工作條件

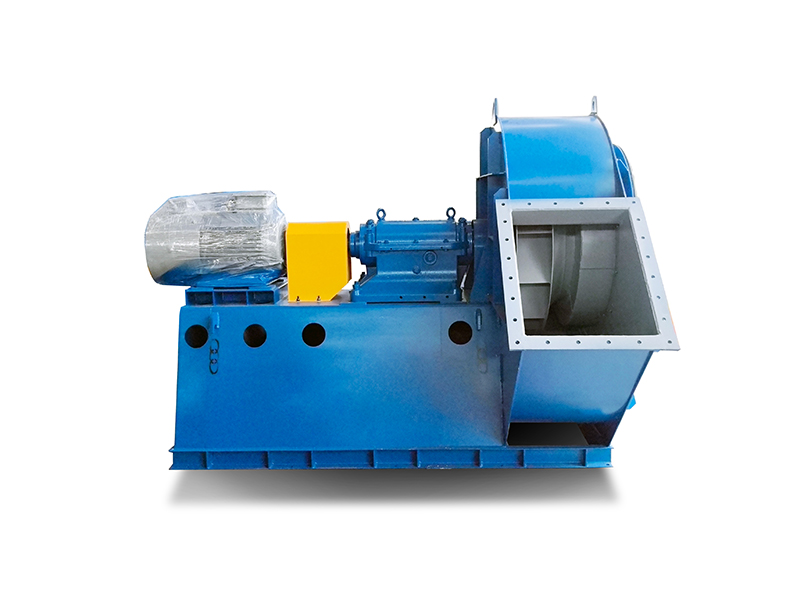

5-47系列離心通引風機是為了適應于各種煤質并配備消煙除塵裝置的(1~20噸/小時)工業鍋爐而專門進行聯合設計的全壓效率達90.5%的鍋爐引風機，也可以用于輸送工業生產中的各種常見氣體和硬質物料，適合用于高溫、磨損、腐蝕等各種惡劣的工況。
應用場景
用于危廢余熱爐、碳素余熱鍋爐、化工三廢余熱鍋爐、焦化余熱鍋爐、燒結機余熱鍋爐、玻璃窯余熱鍋爐等發電工程介質輸送，具有耐磨損、效率高、噪聲低、氣體流動穩定性好、高效區范圍寬、結構緊湊、維修方便等特點。
產品結構
風機特點
能夠輸出較高的出氣壓力，并同時提供更多的氣體流量，噪音較低。能夠在較高的介質溫度下穩定工作。
●可以使用調節門在運行時靈活調節風機的壓力和流量。還可以選配變頻電機，通過改變轉速的方法調節風機的壓力和流量。
●軸承冷卻方式，根據氣體溫度和使用環境的條件，選擇低成本的水冷方式，或散熱性能較好的油冷方式。對于溫度極高的使用工況，還可以加裝電子冷卻器，保護風機系統的可靠運行。
●葉輪和主軸的材料，我們會針對不同的工況溫度和工作轉速，選擇使用高強度碳素鋼、低合金鋼、耐高溫合金鋼、耐高溫高強度合金鋼，使葉輪和主軸在高溫下仍然保持可靠的強度。
●對于含塵氣體，我們能夠滿足從少量含塵到極大含塵量的各種工況，經過特殊處理后的葉片表面硬度可以達到HRC60~70，能夠延長葉輪壽命3倍以上。
●軸承箱預留有溫度和振動傳感器安裝位置，可以方便的安裝風機運行監控裝置。
●葉輪的焊縫和主軸經過超聲波探傷，確保沒有焊接缺陷和材料缺陷，保證強度。
●生產完成后經過運行測試和振動值檢測，運行可靠。
●有多種選配件可供選擇。
● 風機形式：點擊直連、皮帶傳動、聯軸器傳動；
風機配置
● 電機品牌：上電、湘電、佳木斯、南陽防爆、ABB、茵夢達等國內外知名品牌。（可以指定）；
● 葉輪：優質碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；
● 軸承：SKF、FAG、瓦房店、NSK （可以指定）；
● 主軸：高強度碳鋼，合結鋼
●軸承座：鑄鐵
●可選配置：※整體支架； ※防護罩； ※消音器； ※進出口補償器； 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※軟啟動裝置；※變頻器；
|
風機系列
|
5-47系列風機
|
特性選擇
|
|
普通
|
防腐
|
耐磨
|
高溫
|
防爆
|
備注
|
|
性能
|
葉輪直徑
|
400-3300mm
|
|
|
主軸轉速
|
≤4000rpm
|
|
|
壓力
|
684-9887Pa
|
|
|
流量
|
590.4-560735?/h
|
|
|
結構
|
葉片結構
|
后向
|
|
|
葉輪支撐方式
|
WSI (單吸),葉輪懸臂式
|
|
|
潤滑方式
|
油浴潤滑、脂潤滑、稀油站
|
可指定
|
|
軸承箱冷卻
|
空冷、水冷、油冷
|
可指定
|
|
傳動方式
|
A（電機直連），C（皮帶輪傳動），D（聯軸器傳動），F(xiàn)（進氣箱式聯軸器傳動）
|
可指定
|
|
氣體屬性
|
氣體溫度
|
常溫
|
客觀要求
|
客戶要求
|
≥250℃
|
客戶要求
|
|
|
氣體特性
|
潔凈氣體
|
腐蝕性氣體
|
顆粒物質
|
高溫氣體
|
易燃，易爆
|
|
|
系統配置
|
電機品牌
|
上電、湘電、ABB
|
上電、湘電、ABB
|
湘電、ABB、茵夢達
|
恒洲明德、賽力盟、皖南電機
|
佳木斯、南陽防爆、ABB、茵夢達
|
可指定
|
|
葉輪
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
加耐磨層或耐磨襯板、陶瓷貼片
|
高溫優質合金鋼
|
玻璃鋼、鋁合金
|
可指定
|
|
進風口
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
機殼
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
調節門
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
主軸
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
可指定
|
|
軸承
|
SKF、FAG、瓦房店
|
SKF、FAG、瓦房店
|
SKF、FAG、瓦房店
|
SKF、FAG、瓦房店
|
SKF、FAG、瓦房店
|
可指定
|
|
軸承箱
|
鑄鐵
|
|
|
地腳螺栓
|
GB799-1988
|
|
|
可選配置
|
整體支架、防護罩、消音器、進出口補償器、進出口配對法蘭、調節門、電動執行器、減震器、膜片聯軸器、液力耦合器、電機防雨罩、溫度傳感器、震動傳感器、軟啟動裝置、變頻器、專用電機、系統檢測控制裝置。
|
